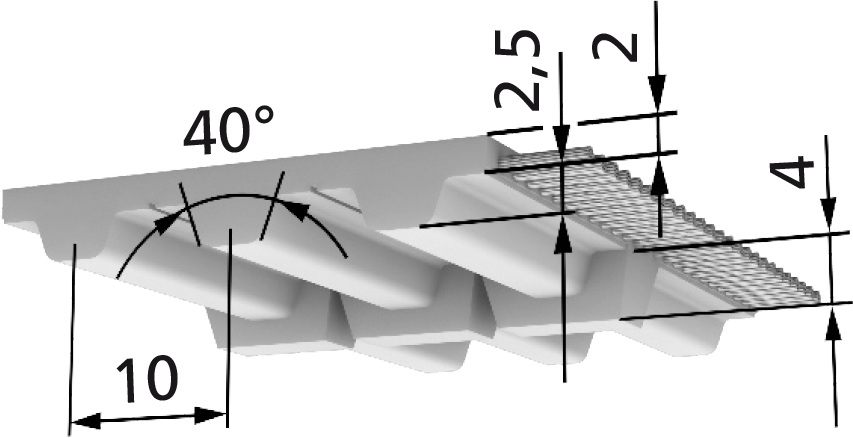

BRECOFLEX® TK10K6

  • Standard
  • Standard
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Selbstführende Spurzahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
50 100
Lieferbare Längen und Ausführungen TK10K6 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 720 mm bis 22.000 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 720 mm bis 22.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ ab 1.080 mm lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nicht lieferbar -
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.080 1081.750 1754.000 400
1.150 1151.780 1784.250 425
1.210 1211.880 1884.500 450
1.240 1241.960 1964.750 475
1.250 1252.250 2255.000 500
1.320 1322.360 2365.300 530
1.350 1352.500 2505.600 560
1.390 1392.650 2656.000 600
1.400 1402.800 2806.300 630
1.420 1423.000 3006.700 670
1.460 1463.100 3107.100 710
1.500 1503.150 3157.500 750
1.560 1563.350 3358.000 800
1.610 1613.750 3759.000 900
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 50,5 8,04 0
20 49 7,8 0,163
40 47,7 7,6 0,318
60 46,6 7,42 0,466
80 45,7 7,27 0,609
100 44,8 7,13 0,746
200 41,4 6,6 1,381
300 39,1 6,22 1,953
400 37,2 5,92 2,48
500 35,7 5,68 2,98
600 34,4 5,48 3,44
700 33,3 5,31 3,89
800 32,4 5,15 4,32
900 31,5 5,01 4,73
1.000 30,7 4,89 5,12
1.100 30 4,77 5,5
1.200 29,3 4,67 5,87
1.300 28,7 4,57 6,22
1.400 28,2 4,48 6,57
1.500 27,6 4,4 6,91
1.600 27,1 4,32 7,23
1.700 26,7 4,24 7,55
1.800 26,2 4,17 7,86
1.900 25,8 4,1 8,16
2.000 25,4 4,04 8,46
2.200 24,6 3,92 9,03
2.400 23,9 3,81 9,58
2.600 23,3 3,71 10,1
2.800 22,7 3,62 10,6
3.000 22,2 3,53 11,08
3.200 21,7 3,45 11,55
3.400 21,2 3,36 11,99
3.600 20,7 3,3 12,42
3.800 20,3 3,23 12,84
4.000 19,86 3,16 13,24
4.500 18,91 3,01 14,18
5.000 18,06 2,87 15,05
5.500 17,28 2,75 15,84
6.000 16,58 2,64 16,58
6.500 15,93 2,54 17,26
7.000 15,33 2,44 17,88
7.500 14,76 2,35 18,46
8.000 14,24 2,27 18,99
8.500 13,74 2,18 19,47
9.000 13,28 2,11 19,92
9.500 12,84 2,04 20,3
10.000 12,42 1,976 20,7
TK10K6 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 50100
E- / Stahl-Zugträger Fzul 3.8007.800
VA-Zugträger Fzul 3.0406.240
Riemengewicht Standard [kg/m] 0,2350,458
DL [kg/m] --
DR [kg/m] --
T [kg/m] --
TK10K6 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 20 - - - 20 - - - 25 - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 60 - - - 60 - - - 80 - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 25 - - - 25 - - - 40 - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 80 - - - 80 - - - 130 - - -
