BRECOFLEX® ATP15

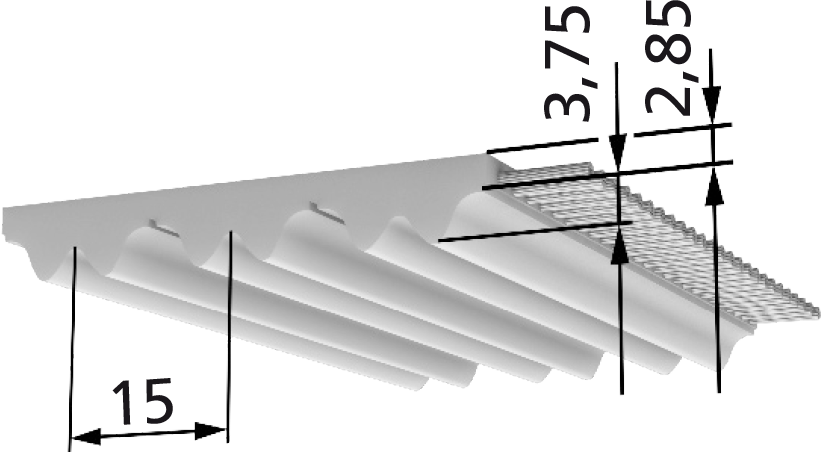

  • Standard

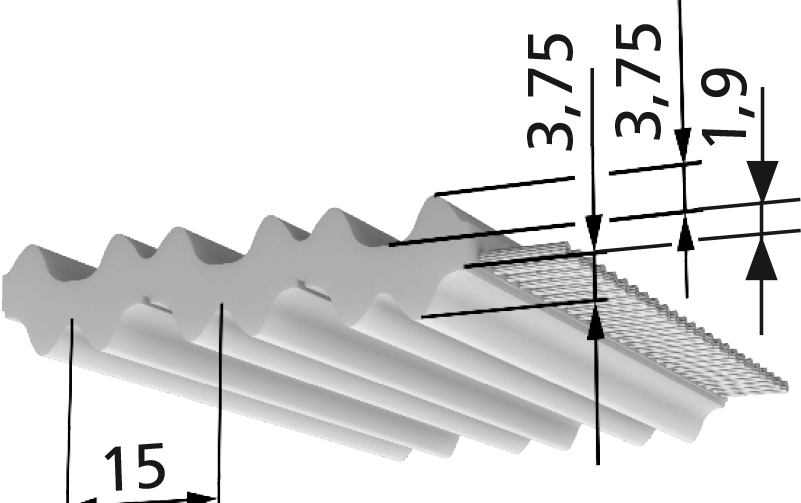

  • Doppelt verzahnt
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Hochleistungszahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
25 32 50 75 100 150
Lieferbare Längen und Ausführungen ATP15 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm / 150 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1.500 mm bis 12.000 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.500 mm bis 12.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUSM1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger nicht lieferbar -
PAZ nicht lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nur DL-Ausführung lieferbar Mindestabnahmemenge anfragen
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.740 1162.805 1874.500 300
1.965 1313.000 2004.875 325
2.100 1403.225 2155.250 350
2.250 1503.450 2305.625 375
2.385 1593.675 2456.000 400
2.520 1683.900 260
2.670 1784.125 275
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 143,325 34,216 0
0 0 0 0
0 0 0 0
0 0 0 0
20 140,945 33,648 0,705
40 138,722 33,117 1,387
60 136,637 32,62 2,05
80 134,674 32,151 2,693
100 132,818 31,708 3,32
150 128,584 30,697 4,822
200 124,832 29,799 6,241
300 118,367 28,258 8,877
400 112,952 26,965 11,295
500 108,288 25,852 13,536
600 104,193 24,874 15,629
700 100,542 24,003 17,595
800 97,249 23,216 19,45
900 94,249 22,5 21,206
1.000 91,495 21,843 22,874
1.100 88,949 21,235 24,461
1.200 86,583 20,67 25,975
1.300 84,372 20,142 27,421
1.400 82,297 19,647 28,804
1.500 80,343 19,18 30,128
1.600 78,495 18,739 31,398
1.700 76,745 18,321 32,616
1.800 75,08 17,924 33,786
1.900 73,494 17,545 34,91
2.000 71,98 17,184 35,99
2.200 69,141 16,506 38,027
2.400 66,523 15,881 39,914
2.600 64,094 15,301 41,661
2.800 61,828 14,76 43,28
3.000 59,706 14,254 44,779
3.200 57,709 13,777 46,167
3.400 55,824 13,327 47,451
3.600 54,04 12,901 48,636
3.800 52,345 12,496 49,727
4.000 50,731 12,111 50,731
4.500 47,006 11,222 52,881
5.000 43,652 10,421 54,565
5.500 40,602 9,693 55,828
6.000 37,806 9,026 56,709
6.500 35,225 8,409 57,24
7.000 32,827 7,837 57,447
7.500 30,589 7,303 57,354
8.000 28,49 6,802 56,98
8.500 26,515 6,33 56,344
9.000 24,649 5,884 55,46
9.500 22,881 5,462 54,342
10.000 21,201 5,061 53,003
ATP15 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 25325075100150
E- / Stahl-Zugträger Fzul 4.9506.75011.25017.55023.85036.450
VA-Zugträger Fzul ------
Riemengewicht Standard [kg/m] 0,20,2560,40,60,81,2
DL [kg/m] 0,210,2720,4320,6540,876-
DR [kg/m] ------
T [kg/m] ------
ATP15 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 20 25 - - 18 20 - - - - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 100 120 - - 80 100 - - - - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 30 30 - - 25 25 - - - - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 160 160 - - 120 140 - - - - - -
