BRECOFLEX® ATS15

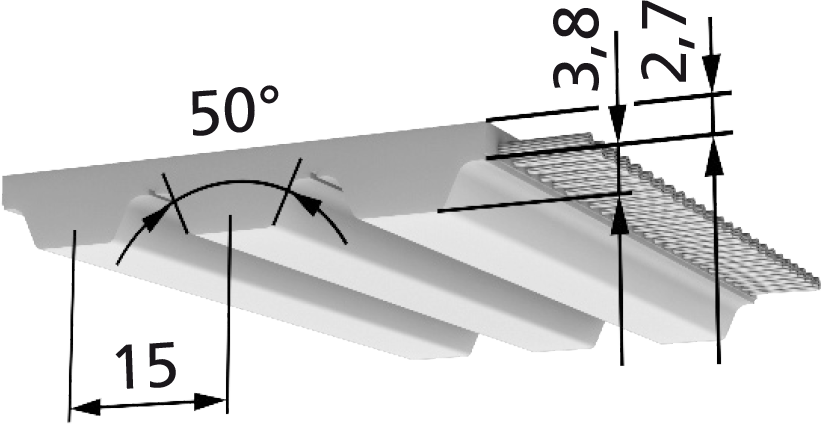

  • Standard

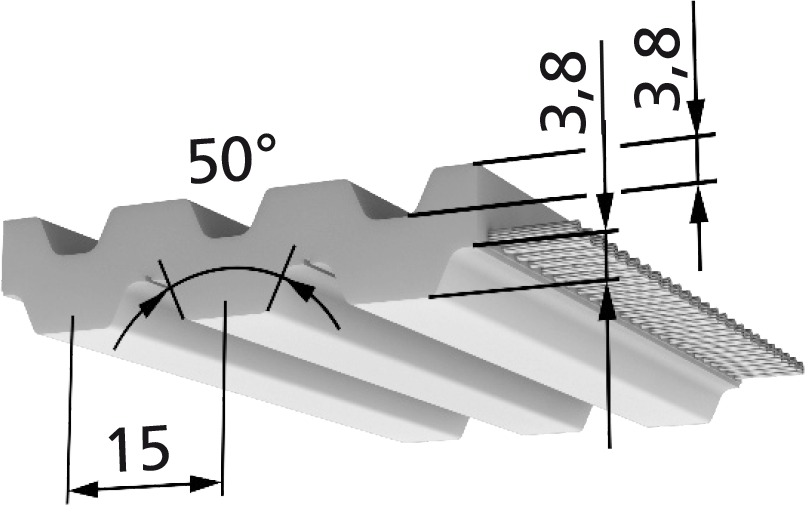

  • Doppelt verzahnt
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Hochleistungszahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
25 32 50 75 100
Lieferbare Längen und Ausführungen ATS15 Bemerkung
Standardlängen - -
Wickelbreite b=100 mm -
Mindestabnahmemenge 1 Wickel -
Längenabstufung von Zahn zu Zahn 1.500 mm bis 22.000 mm -
StandardPlus-Ausführung 1.500 mm bis 22.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger nicht lieferbar -
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar -
DL / DL-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen (nur Innenseite beschichtbar)
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 168 40,127 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
20 165,244 39,469 0,827
40 162,67 38,854 1,627
60 160,255 38,278 2,405
80 157,982 37,734 3,161
100 155,833 37,221 3,898
200 146,574 35,01 7,332
300 139,098 33,224 10,437
400 132,827 31,726 13,288
500 127,427 30,436 15,935
600 122,685 29,304 18,411
700 118,457 28,294 20,739
800 114,643 27,383 22,939
900 111,17 26,553 25,024
1.000 107,981 25,792 27,007
1.100 105,033 25,087 28,897
1.200 102,292 24,433 30,701
1.300 99,732 23,821 32,427
1.400 97,329 23,247 34,08
1.500 95,066 22,707 35,665
1.600 92,927 22,196 37,187
1.700 90,899 21,712 38,649
1.800 88,972 21,251 40,055
1.900 87,135 20,813 41,407
2.000 85,382 20,394 42,709
2.200 82,094 19,608 45,171
2.400 79,063 18,884 47,458
2.600 76,25 18,213 49,584
2.800 73,626 17,586 51,561
3.000 71,168 16,999 53,399
3.200 68,856 16,447 55,109
3.400 66,674 15,925 56,697
3.600 64,607 15,432 58,171
3.800 62,644 14,963 59,538
4.000 60,775 14,516 60,802
4.500 56,462 13,486 63,547
5.000 52,578 12,558 65,751
5.500 49,047 11,715 67,468
6.000 45,809 10,942 68,743
6.500 42,819 10,227 69,611
ATS15 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 25325075100
E- / Stahl-Zugträger Fzul 6.1507.99512.91519.68026.445
VA-Zugträger Fzul 4.9006.37010.29015.68021.070
Riemengewicht Standard [kg/m] 0,2190,280,4380,6560,875
DL [kg/m] 0,2940,3770,5890,8831,178
DR [kg/m] -----
T [kg/m] -----
ATS15 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 25 40 - - - - - - 30 60 - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 120 250 - - - - - - 180 300 - -
Mindestzähnezahl mit Gegenbiegung (zmin) 40 40 - - - - - - 60 60 - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 250 250 - - - - - - 300 300 - -
