BRECOFLEX® AT20

  • Standard

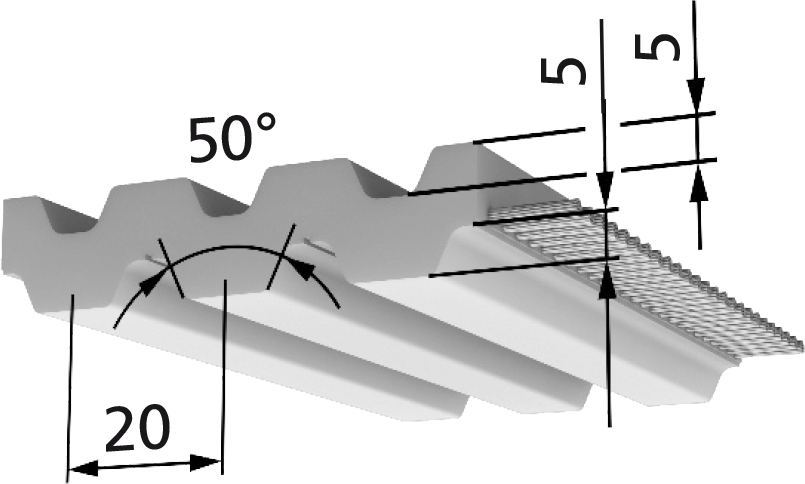

  • Doppelt verzahnt

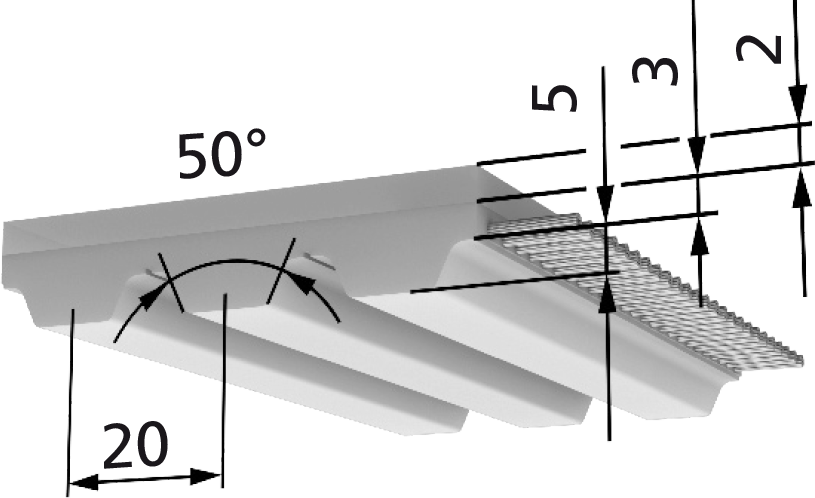

  • Ausführung T
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Hochleistungszahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
32 50 75 100 150
Lieferbare Längen und Ausführungen AT20 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm b=150 mm lieferbar ab 1.500 mm bis 15.000 mm
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1.100 mm bis 22.000 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.100 mm bis 22.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen (nur Innenseite beschichtbar)
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen (nur Innenseite beschichtbar)
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.500 752.800 1405.300 265
1.600 803.000 1505.600 280
1.700 853.160 1586.000 300
1.800 903.360 1686.300 315
1.900 953.560 1786.700 335
2.000 1003.760 1887.100 355
2.120 1064.000 2007.500 375
2.240 1124.260 2138.000 400
2.360 1184.500 2258.500 425
2.500 1254.760 2389.000 450
2.660 1335.000 250
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 175 55,732 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
20 171,733 54,692 1,145
40 168,692 53,724 2,25
60 165,847 52,818 3,318
80 163,175 51,966 4,353
100 160,655 51,164 5,357
200 149,85 47,723 9,994
300 141,179 44,961 14,124
400 133,936 42,655 17,866
500 127,717 40,674 21,295
600 122,268 38,939 24,464
700 117,419 37,395 27,41
800 113,051 36,004 30,16
900 109,077 34,738 32,737
1.000 105,432 33,577 35,159
1.100 102,066 32,505 37,44
1.200 98,938 31,509 39,592
1.300 96,018 30,579 41,626
1.400 93,279 29,707 43,549
1.500 90,7 28,885 45,37
1.600 88,264 28,11 47,095
1.700 85,956 27,374 48,729
1.800 83,762 26,676 50,279
1.900 81,673 26,01 51,748
2.000 79,678 25,375 53,142
2.200 75,94 24,185 55,713
2.400 72,494 23,087 58,021
2.600 69,299 22,07 60,085
2.800 66,319 21,121 61,925
3.000 63,528 20,232 63,556
3.200 60,904 19,396 64,992
3.400 58,426 18,607 66,245
3.600 56,081 17,86 67,327
3.800 53,854 17,151 68,245
4.000 51,735 16,476 69,01
4.500 46,843 14,918 70,294
5.000 42,44 13,516 70,764
5.500 38,437 12,241 70,498
6.000 34,767 11,072 69,565
6.500 31,38 9,994 68,02
AT20 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 325075100150
E- / Stahl-Zugträger Fzul 6.00010.00015.60021.20032.400
VA-Zugträger Fzul 4.8008.00012.48016.96025.920
Riemengewicht Standard [kg/m] 0,3070,480,720,961,423
DL [kg/m] 0,3650,570,8551,14-
DR [kg/m] -----
T [kg/m] 0,3720,5880,8881,187-
AT20 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 18 25 - 25 15 - - - 32 40 - 32
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 120 180 - 120 100 - - - 200 300 - 200
Mindestzähnezahl mit Gegenbiegung (zmin) 25 25 - 25 22 - - - 60 60 - 60
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 180 180 - 180 150 - - - 380 380 - 380
