BRECOclassic® T10 CLA
-

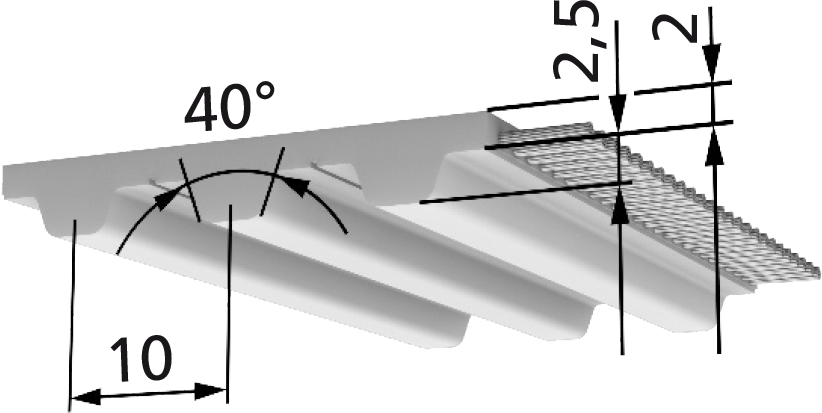

Standard
-

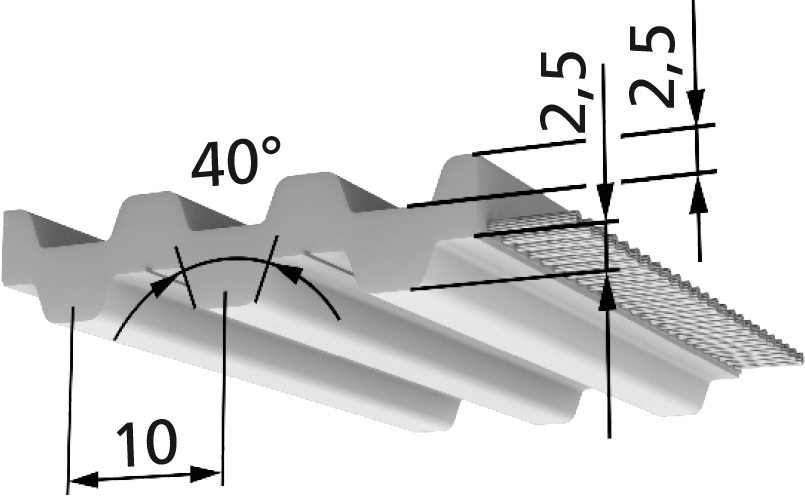

Doppelt verzahnt
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||
|---|---|---|---|---|---|
| 16 | 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | T10 CLA | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | - | - |
| Standardmaterial | TPUCLA | - |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 50,5 | ||||||
| 20 | 49 | ||||||
| 40 | 47,7 | ||||||
| 60 | 46,6 | ||||||
| 80 | 45,7 | ||||||
| 100 | 44,8 | ||||||
| 200 | 41,4 | ||||||
| 300 | 39,1 | ||||||
| 400 | 37,2 | ||||||
| 500 | 35,7 | ||||||
| 600 | 34,4 | ||||||
| 700 | 33,3 | ||||||
| 800 | 32,4 | ||||||
| 900 | 31,5 | ||||||
| 1.000 | 30,7 | ||||||
| 1.100 | 30 | ||||||
| 1.200 | 29,3 | ||||||
| 1.300 | 28,7 | ||||||
| 1.400 | 28,2 | ||||||
| 1.500 | 27,6 | ||||||
| 1.600 | 27,1 | ||||||
| 1.700 | 26,7 | ||||||
| 1.800 | 26,2 | ||||||
| 1.900 | 25,8 | ||||||
| 2.000 | 25,4 | ||||||
| 2.200 | 24,6 | ||||||
| 2.400 | 23,9 | ||||||
| 2.600 | 23,3 | ||||||
| 2.800 | 22,7 | ||||||
| 3.000 | 22,2 | ||||||
| 3.200 | 21,7 | ||||||
| 3.400 | 21,2 | ||||||
| 3.600 | 20,7 | ||||||
| 3.800 | 20,3 | ||||||
| 4.000 | 19,86 | ||||||
| 4.500 | 18,91 | ||||||
| 5.000 | 18,06 | ||||||
| 5.500 | 17,28 | ||||||
| 6.000 | 16,58 | ||||||
| 6.500 | 15,93 | ||||||
| 7.000 | 15,33 | ||||||
| 7.500 | 14,76 | ||||||
| 8.000 | 14,24 | ||||||
| 8.500 | 13,74 | ||||||
| 9.000 | 13,28 | ||||||
| 9.500 | 12,84 | ||||||
| 10.000 | 12,42 | ||||||
| T10 CLA | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||
|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 16 | 25 | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 1.400 | 2.200 | 2.800 | 4.400 | 6.600 | 8.800 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 3,5·10^5 | 5,5·10^5 | 7,0·10^5 | 11,0·10^5 | 16,5·10^5 | 22,0·10^5 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 700 | 1.100 | 1.400 | 2.200 | 3.300 | 4.400 |
| VA-Zugträger | TTzul [N] | - | - | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,073 | 0,114 | 0,145 | 0,227 | 0,341 | 0,454 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | 0,109 | 0,171 | 0,218 | 0,341 | 0,512 | 0,682 | |
| T10 CLA | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 12 | - | - | 20 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 60 | - | - | 60 | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 20 | - | - | 20 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | - | - | 80 | - | - | - | - | - | - | - | - | |
