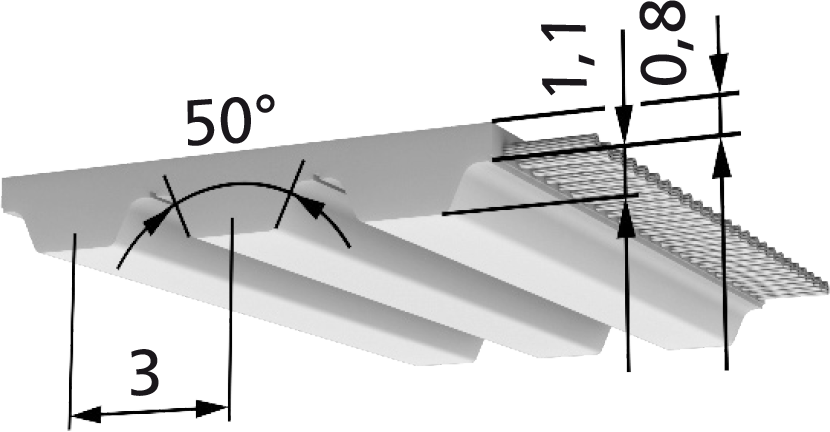

BRECOclassic® AT3 CLA
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||
|---|---|---|---|
| 10 | 20 | 25 | 35 |
| Lieferbare Längen und Ausführungen | AT3 CLA | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUCLA | - |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-E-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 38,5 | ||||||
| 20 | 38,099 | ||||||
| 40 | 37,719 | ||||||
| 60 | 37,359 | ||||||
| 80 | 37,015 | ||||||
| 100 | 36,687 | ||||||
| 200 | 35,24 | ||||||
| 300 | 34,034 | ||||||
| 400 | 33,002 | ||||||
| 500 | 32,099 | ||||||
| 600 | 31,297 | ||||||
| 700 | 30,575 | ||||||
| 800 | 29,919 | ||||||
| 900 | 29,317 | ||||||
| 1.000 | 28,762 | ||||||
| 1.100 | 28,247 | ||||||
| 1.200 | 27,766 | ||||||
| 1.300 | 27,315 | ||||||
| 1.400 | 26,89 | ||||||
| 1.500 | 26,489 | ||||||
| 1.600 | 26,109 | ||||||
| 1.700 | 25,749 | ||||||
| 1.800 | 25,405 | ||||||
| 1.900 | 25,077 | ||||||
| 2.000 | 24,764 | ||||||
| 2.200 | 24,174 | ||||||
| 2.400 | 23,63 | ||||||
| 2.600 | 23,123 | ||||||
| 2.800 | 22,65 | ||||||
| 3.000 | 22,206 | ||||||
| 3.200 | 21,788 | ||||||
| 3.400 | 21,392 | ||||||
| 3.600 | 21,017 | ||||||
| 3.800 | 20,661 | ||||||
| 4.000 | 20,322 | ||||||
| 4.500 | 19,537 | ||||||
| 5.000 | 18,829 | ||||||
| 5.500 | 18,185 | ||||||
| 6.000 | 17,593 | ||||||
| 6.500 | 17,046 | ||||||
| 7.000 | 16,538 | ||||||
| 7.500 | 16,063 | ||||||
| 8.000 | 15,618 | ||||||
| 8.500 | 15,198 | ||||||
| 9.000 | 14,802 | ||||||
| 9.500 | 14,426 | ||||||
| 10.000 | 14,069 | ||||||
| AT3 CLA | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||
|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 10 | 20 | 25 | 35 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 400 | 800 | 1.000 | 1.600 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 10,0·10^4 | 20,0·10^4 | 25,0·10^4 | 35,0·10^4 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 200 | 400 | 500 | 800 |
| VA-Zugträger | TTzul [N] | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,022 | 0,044 | 0,054 | 0,066 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | |
| AT3 CLA | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 22 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | - | - | - | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 30 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 40 | - | - | - | - | - | - | - | - | - | - | - | |
