BRECOclassic® AT10 CLA
-

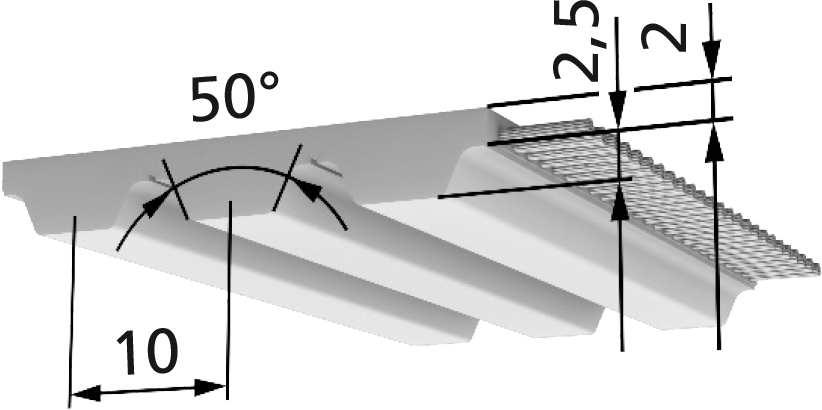

Standard
-

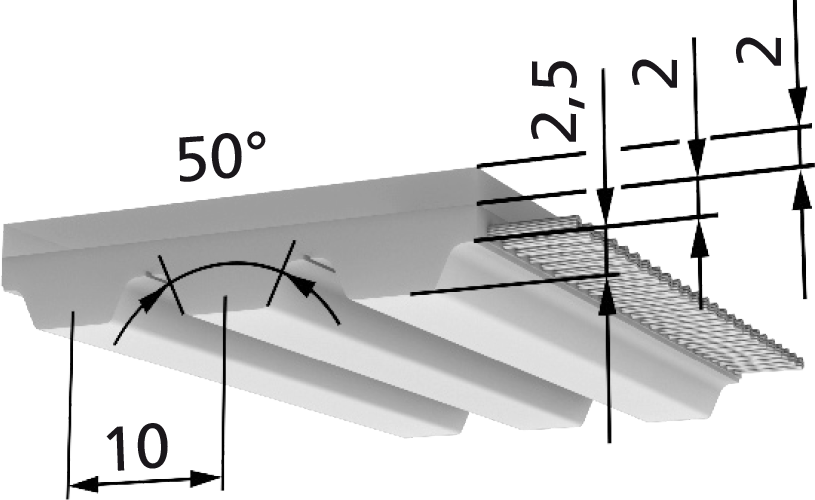

Ausführung T
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||
|---|---|---|---|---|---|
| 16 | 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | AT10 CLA | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | - | - |
| Standardmaterial | TPUCLA | - |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 87,5 | ||||||
| 20 | 86,216 | ||||||
| 40 | 85,013 | ||||||
| 60 | 83,881 | ||||||
| 80 | 82,814 | ||||||
| 100 | 81,803 | ||||||
| 200 | 77,426 | ||||||
| 300 | 73,87 | ||||||
| 400 | 70,877 | ||||||
| 500 | 68,291 | ||||||
| 600 | 66,016 | ||||||
| 700 | 63,984 | ||||||
| 800 | 62,148 | ||||||
| 900 | 60,475 | ||||||
| 1.000 | 58,937 | ||||||
| 1.100 | 57,514 | ||||||
| 1.200 | 56,19 | ||||||
| 1.300 | 54,953 | ||||||
| 1.400 | 53,791 | ||||||
| 1.500 | 52,696 | ||||||
| 1.600 | 51,661 | ||||||
| 1.700 | 50,679 | ||||||
| 1.800 | 49,746 | ||||||
| 1.900 | 48,856 | ||||||
| 2.000 | 48,006 | ||||||
| 2.200 | 46,413 | ||||||
| 2.400 | 44,943 | ||||||
| 2.600 | 43,578 | ||||||
| 2.800 | 42,305 | ||||||
| 3.000 | 41,112 | ||||||
| 3.200 | 39,989 | ||||||
| 3.400 | 38,929 | ||||||
| 3.600 | 37,925 | ||||||
| 3.800 | 36,972 | ||||||
| 4.000 | 36,064 | ||||||
| 4.500 | 33,967 | ||||||
| 5.000 | 32,079 | ||||||
| 5.500 | 30,362 | ||||||
| 6.000 | 28,787 | ||||||
| 6.500 | 27,333 | ||||||
| 7.000 | 25,982 | ||||||
| 7.500 | 24,721 | ||||||
| 8.000 | 23,538 | ||||||
| 8.500 | 22,425 | ||||||
| 9.000 | 21,374 | ||||||
| 9.500 | 20,377 | ||||||
| 10.000 | 19,43 | ||||||
| AT10 CLA | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||
|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 16 | 25 | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 2.250 | 4.250 | 5.500 | 8.500 | 12.750 | 17.000 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 0,685·10^6 | 1,06·10^6 | 1,37·10^6 | 2,12·10^6 | 3,18·10^6 | 4,25·10^6 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 1.125 | 2.125 | 2.750 | 4.250 | 6.375 | 8.500 |
| VA-Zugträger | TTzul [N] | - | - | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,093 | 0,158 | 0,186 | 0,29 | 0,436 | 0,581 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | 0,132 | 0,205 | 0,263 | 0,41 | 0,616 | 0,821 | |
| AT10 CLA | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 15 | - | - | 25 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 50 | - | - | 80 | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | - | - | 25 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 120 | - | - | 120 | - | - | - | - | - | - | - | - | |
