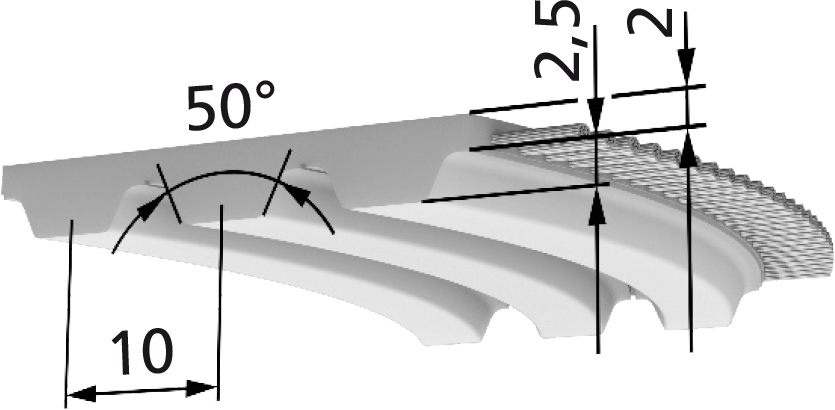

BRECOFLEX®-BAT®-/BATK-Zahnriemen BAT®10

  • Standard
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®-BAT®-/BATK-Zahnriemen
  • Selbstführende Zahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
25 32 50 75 100
Lieferbare Längen und Ausführungen BAT®10 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm b=50 mm: ab 720 mm
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn (720 mm) 1.100 mm bis 22.000 mm ab 720 mm: b= 50 mm, ab 1.100 mm: b=100, bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.100 mm bis 22.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nicht lieferbar -
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.100 1101.700 1704.000 400
1.150 1151.800 1804.500 450
1.210 1211.900 1905.000 500
1.240 1242.000 2005.600 560
1.250 1252.240 2246.000 600
1.320 1322.500 2506.700 670
1.400 1402.800 2807.100 710
1.500 1503.000 3007.500 750
1.600 1603.550 355
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 92,75 14,769 0
20 91,389 14,552 0,305
40 90,114 14,349 0,601
60 88,914 14,158 0,89
80 87,783 13,978 1,171
100 86,711 13,807 1,446
200 82,071 13,069 2,737
300 78,303 12,469 3,917
400 75,129 11,963 5,011
500 72,389 11,527 6,035
600 69,977 11,143 7,001
700 67,823 10,8 7,916
800 65,877 10,49 8,787
900 64,103 10,208 9,62
1.000 62,473 9,948 10,417
1.100 60,965 9,708 11,182
1.200 59,562 9,484 11,917
1.300 58,25 9,275 12,626
1.400 57,018 9,079 13,31
1.500 55,858 8,895 13,971
1.600 54,761 8,72 14,609
1.700 53,72 8,554 15,227
1.800 52,731 8,397 15,826
1.900 51,788 8,246 16,407
2.000 50,887 8,103 16,97
2.200 49,198 7,834 18,047
2.400 47,639 7,586 19,064
2.600 46,193 7,356 20,026
2.800 44,843 7,141 20,936
3.000 43,579 6,939 21,799
3.200 42,389 6,75 22,617
3.400 41,265 6,571 23,394
3.600 40,201 6,401 24,131
3.800 39,19 6,24 24,831
4.000 38,228 6,087 25,496
4.500 36,005 5,733 27,016
5.000 34,004 5,415 28,349
5.500 32,184 5,125 29,514
6.000 30,514 4,859 30,528
6.500 28,973 4,614 31,401
7.000 27,541 4,386 32,145
7.500 26,204 4,173 32,77
8.000 24,951 3,973 33,282
8.500 23,771 3,785 33,69
9.000 22,656 3,608 33,999
9.500 21,6 3,439 34,214
10.000 20,596 3,28 34,342
BAT®10 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 25325075100
E- / Stahl-Zugträger Fzul 3.5004.7507.75012.00016.000
VA-Zugträger Fzul 2.5203.4205.5808.64011.520
Riemengewicht Standard [kg/m] 0,1380,180,290,4360,581
DL [kg/m] -----
DR [kg/m] -----
T [kg/m] -----
BAT®10 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 20 - - - 18 - - - 25 - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 60 - - - 50 - - - 80 - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 25 - - - 20 - - - 40 - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 120 - - - 80 - - - 130 - - -
